Standalone Site-to-Site WireGuard NETMAP

PRD v0.5 · EN-3929 · 2026-09-14 · 待评审

目标与范围

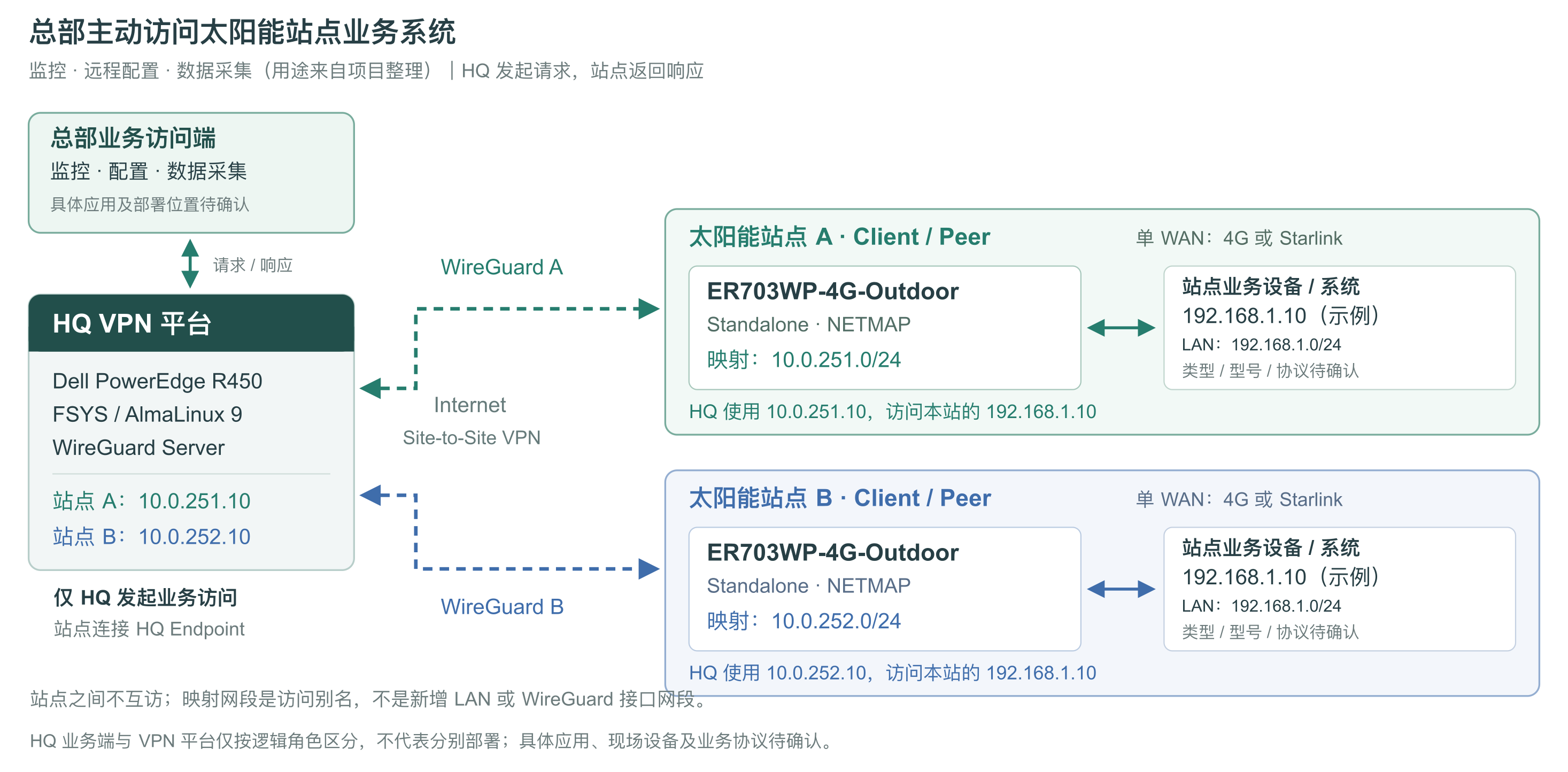

业务场景：总部监控／运维／数据采集端主动访问远端太阳能站点 LAN 内的业务设备／系统，用于监控、配置及数据采集，站点返回响应。业务用途来自 Notion Sunprime 项目整理；具体 HQ 应用、部署位置、现场终端类型及协议待确认。Dell R450 上的 FSYS / WireGuard 是已确认的总部 VPN 平台；图中业务端与 VPN 平台表示逻辑角色，不表示已确认分别部署。

在 ER703WP-4G-Outdoor Standalone → VPN → Site-to-Site VPN → WireGuard 配置中增加 IPv4 子网 1:1 映射。HQ 为第三方 WireGuard Server，ER703 为 WireGuard Client（站点 Peer），连接双方网络。多个站点使用相同 LAN 网段时，HQ 通过各站点独立的映射网段访问业务设备，无需改动其地址。

每站点单 WAN，目标吞吐 20–30 Mbps。ER703 在其 Peers 中配置 HQ 对端；站点位于 NAT 后时，由 ER703 主动向 HQ Endpoint 建立、保持隧道；仅 HQ 发起业务访问，无远端站点间互访需求。Site-to-Site 描述总部与站点网络的连接，不要求各远端站点互通。

按 9/14 方案讨论，本次按 Standalone Site-to-Site WireGuard beta 推进；本次不扩展独立 VPN Client。不扩展 Controller、其他 VPN、IPv6 或通用 NAT 页面。Controller 需求归入后续 NAT 支持 VPN Interface / VPN 策略专项评估，不在本 beta 承诺内。

交互与规则

按研发目标入口 VPN → Site-to-Site VPN → Add / Edit → WireGuard，在 Interface 的 Local Network Type / Local Networks 下方增加 NETMAP；保留内嵌 Peers → Add / Edit 弹窗。NETMAP 配置属于 Interface，Endpoint 等对端参数属于 Peer。拓扑只用于 PRD。

1. 来源联动：Network 模式的 Local Networks 保持下拉多选；新增映射时，Local Network 仅列出本条 VPN 已选网络，Local Subnet 只读。Custom IP 模式支持配置多个 IPv4 子网；映射弹窗改用 Local Subnet 下拉框，仅列出上方已配置的子网，不再选择 LAN 名称或在映射处任意输入来源。每条映射选择一个来源。
2. 映射配置：开关默认关闭，启用后显示可增删改的映射表；同一 Interface 可映射多个来源，每个来源仅一条，Mapped Subnet 前缀长度与来源相同。取消网络选择或删除自定义子网前，先移除关联映射。切换 Network / Custom IP 如已有规则，须提示并确认清空当前草稿中的映射；Cancel 保留原类型与规则，Interface Cancel 恢复全部已保存配置。
3. 校验：拒绝非网络地址、重复来源、自定义来源子网重复或重叠、映射网段互相重叠，以及与当前模式的本地来源子网、本机直连 LAN / WAN / WireGuard 地址冲突的配置。不得仅因存在指向映射网段的合法静态路由而拒绝。启用时至少一条有效规则。
4. 保存：规则弹窗 Save 只更新当前编辑；Interface 的 OK 统一保存生效，Cancel 丢弃本次修改。应用失败保留完整旧配置并提示；重启后保留已保存配置。
5. 启停及引用：关闭 NETMAP 停止转换并保留规则，再开启时校验后恢复。LAN 被引用时，修改其子网或删除前须先解除关联；不静默更改映射。
6. 连接与路由：ER703 上 HQ Peer 的 Endpoint 填 HQ 可达 IP / 域名，Endpoint Port 填 HQ 监听端口，Allowed Address 填实际 HQ 地址 / 网段。HQ 上每个站点 Peer 的 AllowedIPs 及路由需覆盖该站点独立的映射子网，由客户逐站点对应配置；本次不新增自动分配或批量配置能力。Endpoint 不填写映射地址。NETMAP 不自动修改对端配置或放宽 ACL；按需使用 Persistent Keepalive 维持 NAT 后可达。本次不覆盖 Allowed Address 为 0.0.0.0/0 的全隧道场景。

验收

• HQ 业务端经映射地址到达指定站点业务设备／系统，响应反向转换且主机位不变；按前线确认的业务协议验收。
• 两个相同 LAN 网段的站点使用不同映射网段，HQ 可分别访问，无串站。
• Network 模式可多选网络；每条映射只选择一个已选网络，多来源映射可独立增删改。
• Custom IP 模式可配置多个子网；映射来源仅列出已配置子网，前缀随来源联动；重复、重叠、非法地址及未配置来源被拦截。
• 来源删除 / 取消选择受引用保护；切换类型前提示清空草稿映射，取消切换及 Interface Cancel 可恢复原状态。
• 关闭、重开、取消、保存失败及重启符合上述状态规则；未启用 NETMAP 的现有 WireGuard 行为不变。
• LAN 引用变更受保护；合法的映射网段路由不被误判冲突。
• HQ 主动访问及回包正常；既有 ACL 继续阻止未授权的站点主动访问和站点互通。
• 在目标硬件、基准固件和约定测试条件下验证单站点 20–30 Mbps；界面原型不替代转发测试。

待确认

• 前线 / 客户：HQ 具体业务应用及部署位置、现场终端类型 / 型号、业务协议 / 端口与代表性操作。
• 研发 / SE：硬件版本、基准固件、单 Interface 规则上限，以及跨 Interface / 其他 VPN 的重叠判定边界。
• 产品 / 研发：明确 beta 升级限制、与通用版本的承接、升级路径及已沟通排期的一致性。会议未新增交付日期，也未形成正式版本承诺。

界面依据：用户补充的完整 Standalone 界面截图及 官方 Standalone Site-to-Site 配置图，采用 Interface 内嵌 Peers 的布局及 Allowed Address 命名。官方文档截图设备为 ER605，用户补充截图型号未确认，均仅作交互结构参考；项目型号及基准固件仍以 ER703 项目确认结果为准。研发文档明确采用相同入口，并在 Local Networks 下方增加 NETMAP。

会议依据：9/14 WireGuard NETMAP 方案讨论。Network 多选和 Custom IP 来源联动为会后修改项；切换类型的确认、引用保护和保存行为是本稿补齐的交互规则，待研发确认。Custom IP 编辑区形态为原型补充，目标固件既有控件仍需前端核对。

需求依据：7/31《EN-3929 Gateway 标案信息需求规范》及 9/14《wireguard netmap 功能设计文档》；角色按本次评审澄清。范围裁剪与保存规则为产品草案，待评审确认。Endpoint / Keepalive 语义参考 WireGuard 官方说明。
